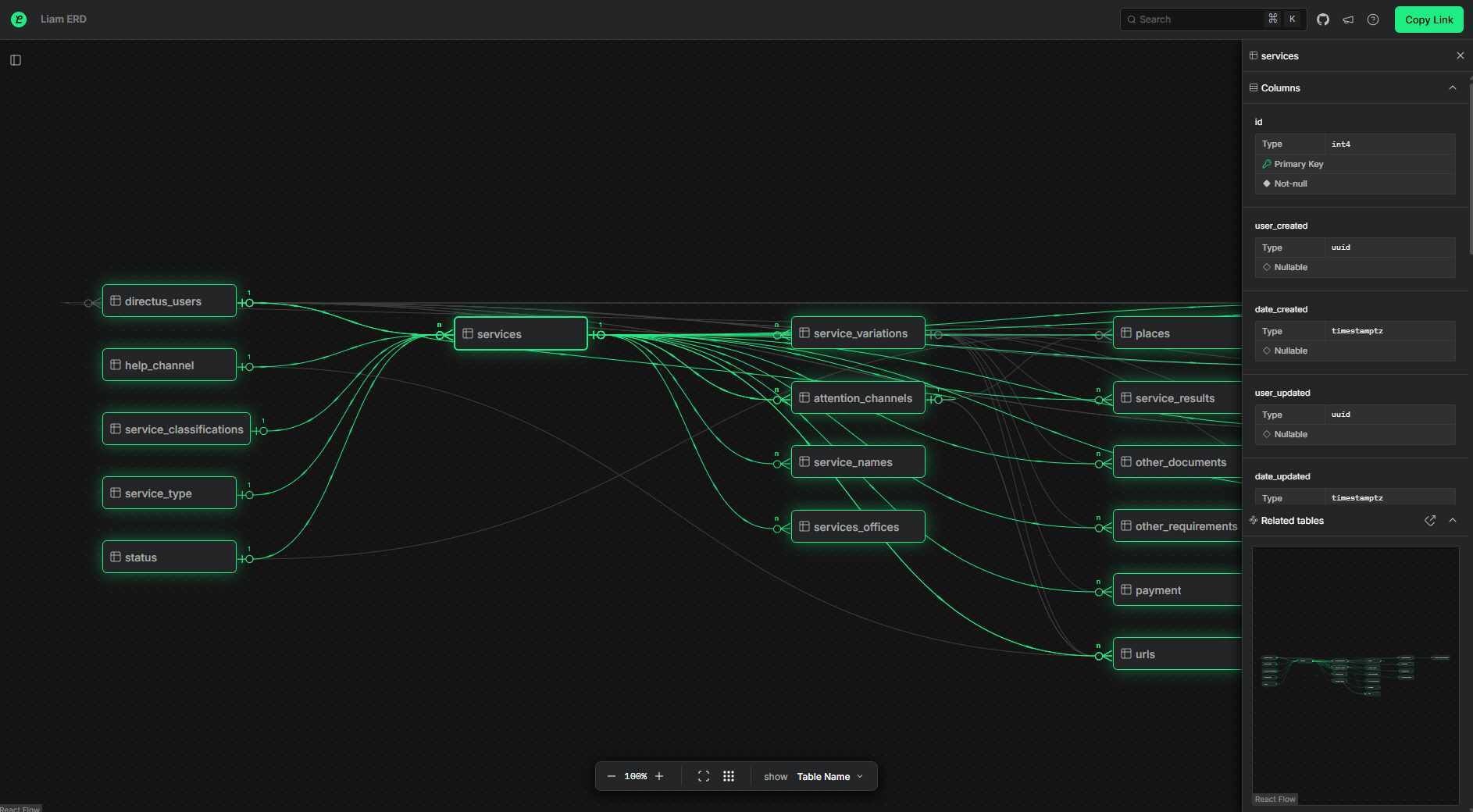

Diagrama entidad-relación (ERD)
Esta sección proporciona una vista estructurada de las relaciones entre las entidades clave del sistema de Catálogo de Servicios. El diagrama resulta útil para entender cómo se conectan los diferentes componentes del sistema, facilitando tareas de integración, depuración o generación de reportes.
📌 ¿Qué muestra este diagrama?
-
Relación entre servicios y sus variaciones
-
Asociación con canales de atención, oficinas, requisitos, documentos, resultados y URLs
-
Vínculos con clasificaciones, tipos, estados y usuarios responsables
🔗 Acceso al diagrama interactivo
Puedes acceder al diagrama en tiempo real desde el siguiente enlace:
Este diagrama es interactivo y permite navegar visualmente por las relaciones entre las tablas, haciendo clic sobre cada entidad para ver sus campos y claves foráneas.
🧠 Casos de uso comunes
-
Comprender la estructura de datos para integraciones externas (ej. Power BI, ETL, etc.)
-
Diagnosticar errores o relaciones faltantes en servicios
-
Crear consultas SQL más precisas
-
Diseñar APIs o apps externas basadas en el modelo del Catálogo
